臭氧發生器

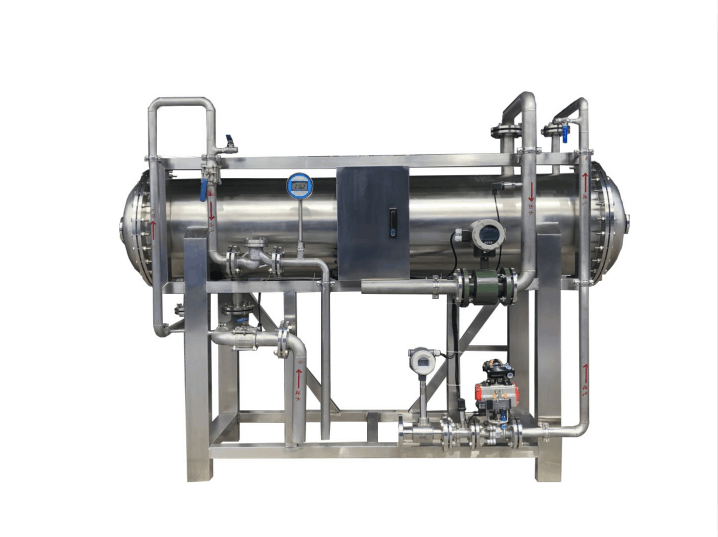

氧氣源3KG臭氧發生器配置及介紹

一、3KG臭氧設備氣源設備配置：

序號	貨物（含材料）	型號及規格	單位	數量	性能描述
序號	名稱	型號及規格	單位	數量	性能描述
一	臭氧發生器		套	1
包含	臭氧發生室	臭氧產量：3kg/h	臺	1	自動功率調節、全自動供氣流量調節，自動保護停機、緊急停機。
	PLC電源柜	臭氧產量：3kg/h	臺	1	自動功率調節、全自動供氣流量調節，自動保護停機、緊急停機。
	自動調節閥	DN65，4-20mA輸入調節開度	只	1	安裝在臭氧發生器進氣管道上，穩定氣源壓力。
	自動隔斷閥	DN80，帶位置開關	只	1	安裝于進氣管道上，開關機時自動開啟/關閉進氣。
	壓力變送器	0.25MPa，24VDC，4-20mA輸出	只	1	安裝在出氣管道上，用于檢測臭氧發生器出氣工作壓力。
	溫度變送器	Pt100，0-100℃；24VDC，4-20mA輸出	只	2	安裝在管道上，檢測臭氧發生器出氣溫度、出水溫度。
	調壓閥	AR925-20，DN50	只	1	安裝在出氣管道上，在線檢測臭氧發生器臭氧氣體流量。
	臭氧氣體流量計	72FRK	只	1	安裝于臭氧發生器出氣管上，用于調節臭氧氣體流量。
	冷卻水流量開關	G1”	只	1	安裝于臭氧發生器出水管道上，在冷卻水流量不足時輸出觸點信號。
	安全閥	DN40	只	1	當壓力過高是泄壓保證工作壓力。
	工藝閥門、壓力表	配套	套	1
	粉塵過濾器	G0290HR-M-HT	只	1
二	臭氧氣源處理系統		套	1
1	螺桿空壓機	功率：55KW，流量：9.1m3/min	臺	1	外置配套
2	制氧機	430L/min	臺	1	外置配套
2	冷凍干燥機	HDR-75P	臺	1	外置配套
3	吸附干燥機	GJH-75P	臺	1	外置配套
4	過濾器	P級、Q級	組	2	外置配套
5	儲氣罐	容積：1m3	臺	2	外置配套
三	報警檢測系統
1	臭氧濃度檢測儀	UV-2300C	套	1	出口濃度檢測
2	臭氧泄露報警儀	FGD2-C-O3	套	1	環境中泄露檢測

二、整套設備參數詳情：

臭氧發生器
型號	YT-030X-3KG	輸入電源	380V/50HZ	工作電壓	55KV
臭氧產量	3000g/h	臭氧濃度	80-120mg/L	功率	21KW
氧氣流量	430L/min	氣源	氧氣	設備尺寸	18009002000
冷卻水量	3-5T/h	冷卻水溫	22-30°	冷卻接口	4分外牙
進氣壓力	0.4-0.7Mpa	出氣壓力	0.05-0.15Mpa	輸出管徑	?10mm
制氧機（富氧）
型號	ZL-430L	輸入電源	220v/50HZ	氧氣濃度	93%±2
輸出管徑	20mm	功率	50W	控制方式	數碼編程
工作環境	5-40℃	氧氣溫度	≦45℃	工作方式	交替
螺桿空壓機
功率	55KW	額定電源	380V/50HZ	工作壓力	0.8Mpa
排氣量	9.1m3/min	噪音	68分貝	驅動方式	皮帶傳動
潤滑油量	45L	重量	450KG	外形尺寸	165011001490
吸附干燥機
型號	75XF	露點	﹣20~﹣45℃	空氣處理量	11m3/min
工作壓力	1.0MPa	空氣接管口徑	DN15	再生耗氣量	≤14%Mpa
儲氣罐
容積	1000L	壓力值	(0.84)--1.26MPA	重量	207KG
儲氣罐
容積	300L	壓力值	(0.84)--1.26MPA	重量	75KG
精密過濾器
型號	UB-090	處理風量	9M3/Min	組數	2
冷凍式干燥機
型號	75P	額定電壓	220V/50HZ	額定功率	1800W
處理風量	11m3/min	空氣出入口徑	1寸	壓力露點	2℃～10℃
使用條件極限 A。入口溫度≦78℃ B、周圍溫度≦38℃ C、空氣壓力10kg/cm2 (超壓力接受特殊訂制）(備注:10kg/cm2=1.0mp
